Ультразвуковое исследование лёгких: возможности, показания и особенности метода.
Ультразвуковое исследование лёгких — современный, безопасный и информативный метод диагностики патологий органов дыхания. Долгое время УЗИ не рассматривали как способ изучения лёгких из‑за высокого содержания воздуха в лёгочной ткани — он отражает ультразвуковые волны и мешает визуализации. Сегодня УЗИ лёгких активно применяют в пульмонологии, травматологии, реанимации и педиатрии.
Как работает метод
Принцип УЗИ основан на способности тканей по‑разному отражать ультразвуковые волны. Датчик аппарата посылает высокочастотные звуковые волны, которые проникают в ткани и отражаются от структур с разной плотностью. Отражённые волны улавливаются датчиком, и на основе этих данных формируется изображение на экране. В норме лёгочная ткань содержит много воздуха, который практически не пропускает ультразвук. Поэтому здоровые лёгкие на УЗИ выглядят как тёмная зона. Но при патологических состояниях структура ткани меняется: например, при воспалении воздух замещается жидкостью или инфильтратом, а при скоплении жидкости в плевральной полости появляется хорошо визуализируемая зона повышенной эхогенности. Именно эти изменения и позволяет выявить УЗИ.
Что можно увидеть на УЗИ лёгких
Метод особенно информативен для оценки состояния плевральных полостей и поверхностных отделов лёгких. С помощью УЗИ можно выявить:
Плевральный выпот (скопление жидкости в плевральной полости) — даже небольшие объёмы жидкости хорошо видны на УЗИ, что важно для ранней диагностики плеврита.
Уплотнения лёгочной ткани — характерны для пневмонии, отёка лёгких, некоторых опухолей.
Абсцессы и полости с жидкостью — имеют специфические эхографические признаки.
Опухолевые образования — периферические опухоли лёгких и метастазы в плевре.
Пневмоторакс — наличие воздуха в плевральной полости можно заподозрить по характерным ультразвуковым признакам.
Травматические повреждения — гематомы, разрывы тканей, скопления воздуха или крови.
Спайки и утолщения плевры — признаки хронического воспаления или перенесённого плеврита.
Состояние диафрагмы — её подвижность и возможные патологические изменения.
Показания к проведению УЗИ лёгких
УЗИ лёгких назначают при следующих состояниях и симптомах:
- одышка, затруднённое дыхание;
- длительный кашель, особенно с мокротой или примесью крови;
- боль в грудной клетке, усиливающаяся при дыхании;
- подозрение на пневмонию, плеврит, абсцесс лёгкого;
- травмы грудной клетки;
- контроль эффективности лечения при заболеваниях лёгких;
- подготовка и контроль инвазивных процедур (пункция плевральной полости, дренирование, биопсия) — УЗИ позволяет точно определить место прокола и контролировать положение иглы или дренажа в реальном времени;
- наблюдение за пациентами в отделениях интенсивной терапии, в том числе на искусственной вентиляции лёгких.
Метод особенно ценен в экстренной медицине: он позволяет быстро оценить состояние пациента, выявить скопление жидкости или воздуха в плевральной полости и принять решение о неотложных действиях.
Как проводится исследование
Процедура не требует специальной подготовки. Пациент располагается на кушетке — обычно сидя или лёжа на боку, иногда стоя, чтобы лучше визуализировать нужные зоны. На кожу грудной клетки наносят специальный гель, улучшающий контакт датчика с кожей. Врач последовательно сканирует все отделы грудной клетки, уделяя особое внимание межрёберным промежуткам, где ультразвук лучше проникает в ткани. Исследование занимает 15–30 минут. Оно безболезненно и не доставляет дискомфорта — пациент ощущает только прикосновение датчика и прохладу геля.
Преимущества метода
Безопасность. УЗИ не использует ионизирующее излучение, поэтому его можно проводить многократно, в том числе детям, беременным и пациентам в тяжёлом состоянии.
Доступность и скорость. Исследование можно выполнить у постели больного, в приёмном отделении или операционной.
Высокая чувствительность к жидкостным образованиям. УЗИ лучше, чем рентген, выявляет небольшие объёмы плеврального выпота.
Возможность динамического контроля. Метод позволяет отслеживать изменения в режиме реального времени, оценивать эффективность лечения и корректировать тактику.
Наведение при инвазивных процедурах. УЗИ обеспечивает точность и безопасность пункций, дренирований и биопсий.
Ограничения и недостатки
Невозможность визуализации глубоко расположенных структур. Из‑за отражения ультразвука от воздуха метод не позволяет детально оценить центральные отделы лёгких и мелкие очаговые изменения.
Зависимость от технических факторов. Качество изображения может снижаться при выраженном ожирении, развитой мускулатуре или наличии подкожной эмфиземы.
Ограниченный обзор из‑за костных структур. Рёбра создают «тени», которые мешают осмотру некоторых участков лёгких.
Необходимость высокой квалификации врача. Интерпретация ультразвуковых изображений требует опыта и знания специфических признаков патологий.
Поэтому УЗИ лёгких редко используют как единственный метод диагностики. Чаще его применяют в комплексе с рентгенографией, компьютерной томографией (КТ) и другими исследованиями.
Сравнение с другими методами диагностики
Рентгенография грудной клетки — основной скрининговый метод, который хорошо визуализирует костные структуры и крупные патологические очаги. Однако он менее чувствителен к небольшим объёмам жидкости и не позволяет проводить динамический контроль в реальном времени.
Компьютерная томография (КТ) — золотой стандарт для детальной оценки структуры лёгких, выявления мелких очагов, опухолей и сосудистых патологий. Но КТ связана с лучевой нагрузкой и не всегда доступна в экстренных ситуациях.
Перспективы развития метода
Технологии ультразвуковой диагностики постоянно совершенствуются. Новые датчики, улучшенные алгоритмы обработки изображений и стандартизированные протоколы исследования повышают точность и воспроизводимость результатов. В отделениях интенсивной терапии УЗИ лёгких уже стало рутинным методом оценки состояния пациентов с дыхательной недостаточностью. В будущем ожидается ещё более широкое внедрение метода в повседневную клиническую практику, в том числе в амбулаторных условиях.
Структуры и состояния, которые можно визуализировать при ультразвуковом исследовании легких

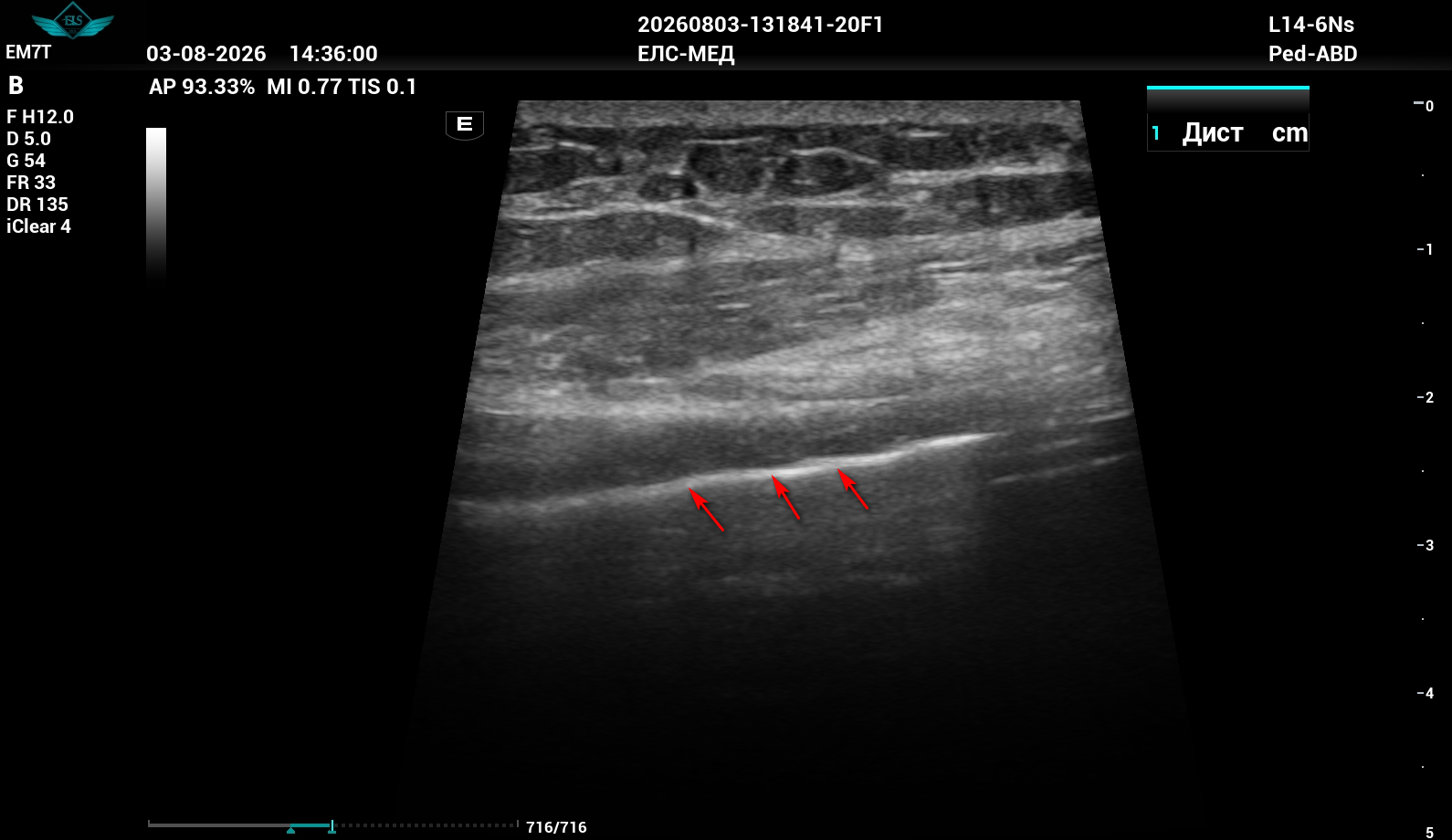

Плевральная линия
Это отправная точка. Плевра (оболочка лёгкого) выглядит как тонкая, ровная, гиперэхогенная (яркая) линия сразу под рёбрами. Важный динамический признак: при дыхании плевра движется — это называют «скольжением лёгкого». Отсутствие этого движения — тревожный знак (например, при пневмотораксе).

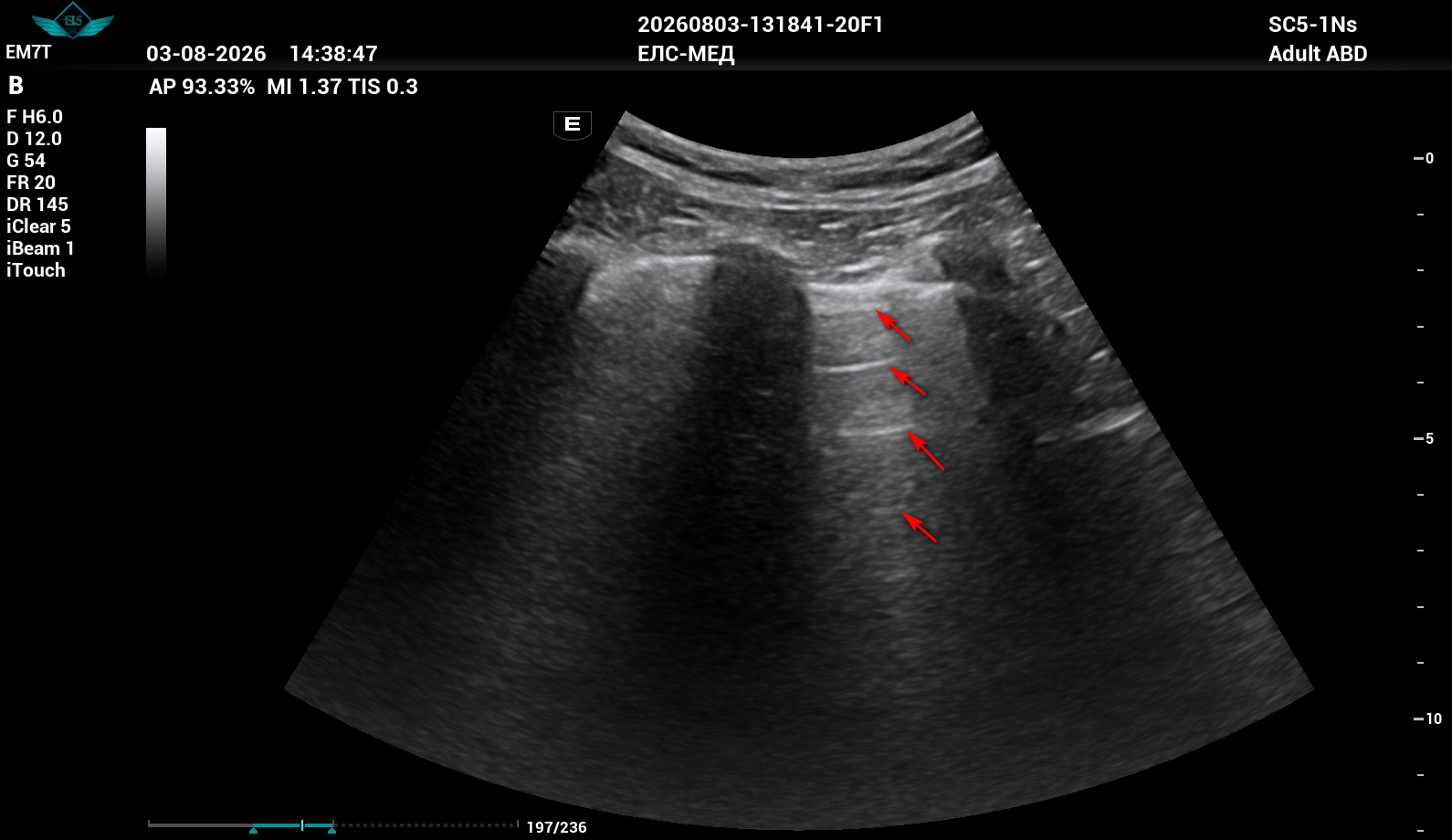

А-линии
Это горизонтальные, параллельные, гиперэхогенные линии, которые идут параллельно плевральной линии и на одинаковом расстоянии друг от друга. Они возникают из-за артефакта реверберации: ультразвуковая волна многократно отражается между плевральной линией и воздушной лёгочной тканью.
Что это значит: наличие А-линий в сочетании со скольжением лёгкого — признак нормальной или повышенной воздушности лёгочной ткани.

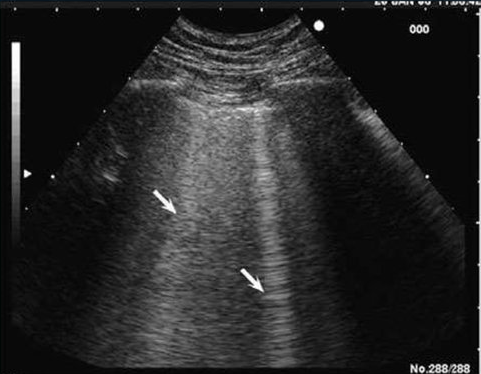

В-линии («хвосты кометы»)
В отличие от А-линий, В-линии — вертикальные гиперэхогенные артефакты. Они начинаются от плевральной линии, идут вниз до самого края экрана, не затухая, и двигаются синхронно со скольжением лёгкого. Когда они появляются? Когда в лёгочной ткани уменьшается количество воздуха и появляется жидкость (в интерстиции, в альвеолах). Это бывает при интерстициальном отёке, пневмонии, ОРДС, контузии лёгкого.
Как интерпретировать количество:
Единичные В-линии (не более 3 в одном межрёберном промежутке) иногда встречаются и в норме (особенно в нижнелатеральных или наддиафрагмальных отделах).
Если В-линий больше 3 в одном промежутке — это маркер интерстициального синдрома (накопления внесосудистой жидкости).
При прогрессировании процесса В-линии могут сливаться в сплошную широкую полосу — это называют сливными В-линиями.
Другие важные признаки

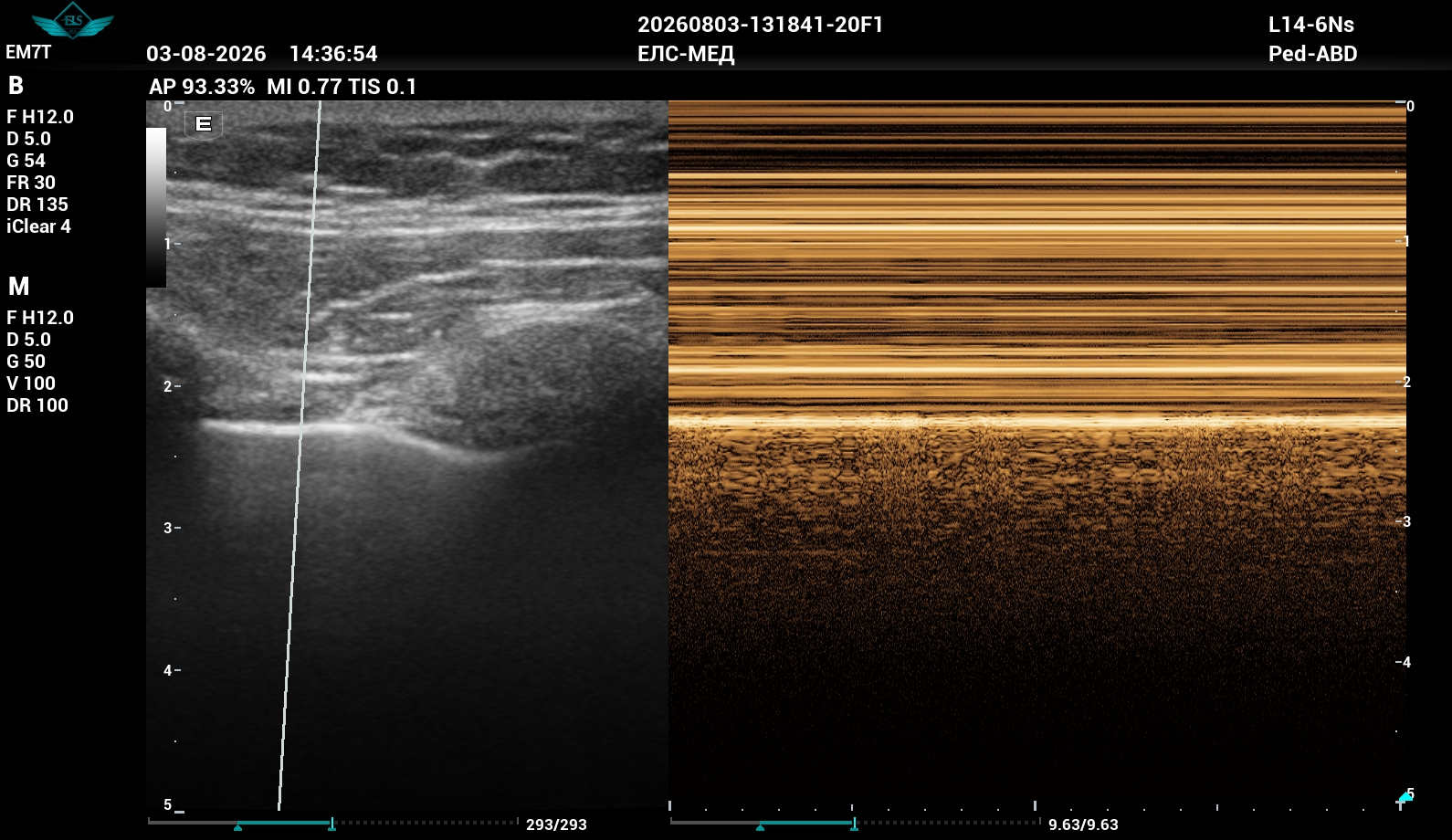

«Признак морского берега». Если посмотреть на скольжение плевры в М-режиме (одномерное изображение, показывающее движение структур во времени), в норме возникает картина, напоминающая «морской берег» — это подтверждает нормальное скольжение и исключает пневмоторакс.
«Признак штрихкода». В М-режиме отсутствие скольжения лёгкого визуализируется как «штрихкод» — это специфический признак пневмоторакса.

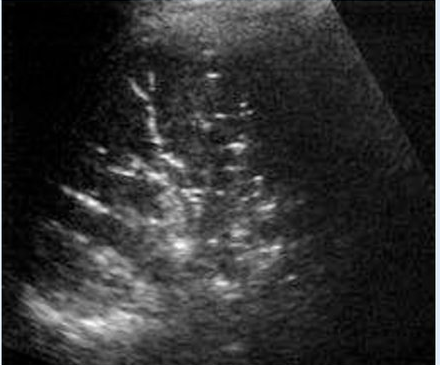

Воздушная бронхограмма. При консолидации (уплотнении) лёгочной ткани (например, при пневмонии) в зоне уплотнения могут визуализироваться бронхиолы в виде множественных гиперэхогенных точечных или линзовидных структур на фоне гипоэхогенной консолидированной ткани.

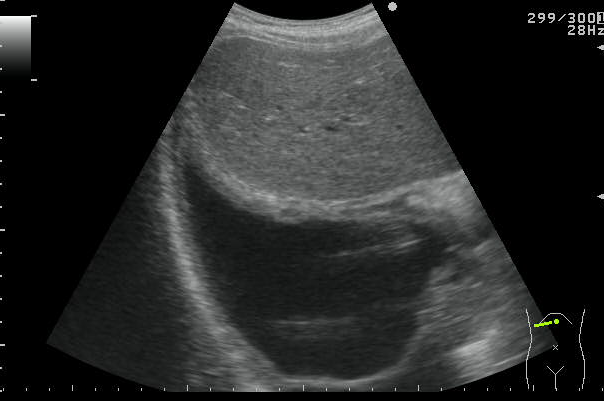

Плевральный выпот. Скопление жидкости в плевральной полости выглядит как анэхогенное (чёрное) пространство между листками плевры.
Есть функции, которые упрощают и оптимизируют ультразвуковое исследование легких
Smart B‑line — это программная функция (технология) в современных УЗИ‑аппаратах, которая автоматизирует выявление и количественную оценку В‑линий при ультразвуковом исследовании лёгких.
Зачем она нужна
В‑линии — ключевые маркеры патологии: они появляются, когда в лёгочной ткани растёт содержание жидкости (интерстициальный отёк, пневмония, ОРДС и т. д.). При ручном анализе врач сам считает В‑линии в каждом межрёберном промежутке, что занимает время и зависит от опыта специалиста. Smart B‑line решает эти проблемы за счёт алгоритмов машинного обучения и анализа текстур изображения.
Как работает функция
Автоматически находит плевральную линию — основную точку отсчёта для В‑линий.
Выявляет В‑линии как вертикальные гиперэхогенные артефакты, идущие от плевры до края экрана.
Определяет сливные В‑линии (когда отдельные линии сливаются в сплошную полосу) — это признак более тяжёлого поражения.
Считает количество В‑линий в заданной зоне интереса (ROI) и измеряет расстояние между ними.
Рассчитывает процент площади, занимаемой В‑линиями, относительно всей зоны сканирования.
Присваивает балл по стандартизированной шкале (например, 0–3), что помогает быстро оценить тяжесть состояния.

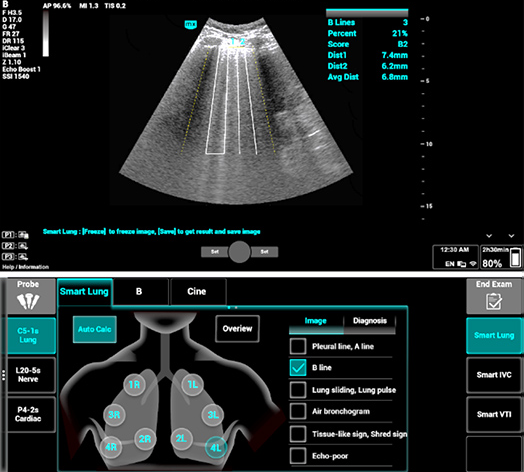

На экране врач видит не только исходное изображение, но и наложенные метки: жёлтые пунктирные линии отмечают тени от рёбер (границы зоны анализа), белые линии соединяют сливные В‑линии, а в отдельной панели отображаются количественные показатели.
Какие параметры выдаёт Smart B‑line
B Lines (количество В‑линий) — абсолютное число выявленных артефактов в зоне интереса.
Dist (расстояние между В‑линиями) — помогает оценить плотность распределения артефактов.
Percent (процент площади В‑линий) — соотношение суммарной ширины В‑линий к ширине зоны анализа.
Score (балльная оценка) — например:
- 0 (N) — 0–2 В‑линии: норма или минимальная патология.
- 1 (B1) — 3 и более В‑линий: признак интерстициального синдрома.
- 2 (B2) — сливные В‑линии и высокий процент площади: более выраженное поражение.
- 3 (C) — выраженная консолидация или другие тяжёлые изменения (в зависимости от протокола).
Клиническая польза
Стандартизация оценки. Снижает зависимость результата от опыта оператора и уменьшает вариабельность между разными врачами.
Экономия времени. Автоматический подсчёт и разметка ускоряют исследование, что критично в реанимации и неотложной помощи.
Объективная динамика. Количественные показатели позволяют точно отслеживать изменения состояния пациента при повторных осмотрах (например, эффективность диуретической терапии при сердечной недостаточности).
Поддержка принятия решений. Балльная система помогает быстро сориентироваться в тяжести поражения и выбрать тактику ведения.
Где особенно полезна
В отделениях интенсивной терапии — для мониторинга пациентов с дыхательной недостаточностью, отёком лёгких, ОРДС.
При сердечной недостаточности — для оценки степени лёгочного застоя и контроля терапии.
В экстренной медицине — для быстрой дифференциальной диагностики одышки (кардиогенный отёк или пневмония или другие причины).
В анестезиологии — для контроля волемии и предупреждения перегрузки жидкостью.
Важные ограничения
Не заменяет клиническое мышление. Автоматические показатели — это вспомогательный инструмент: их нужно интерпретировать в контексте симптомов, анамнеза и других данных.
Зависит от качества изображения. При плохой визуализации (ожирение, подкожная эмфизема, выраженные костные тени) точность алгоритма снижается.
Работает в рамках заданных протоколов. Результаты зависят от того, как настроена зона интереса и какие критерии заложены в алгоритм.
